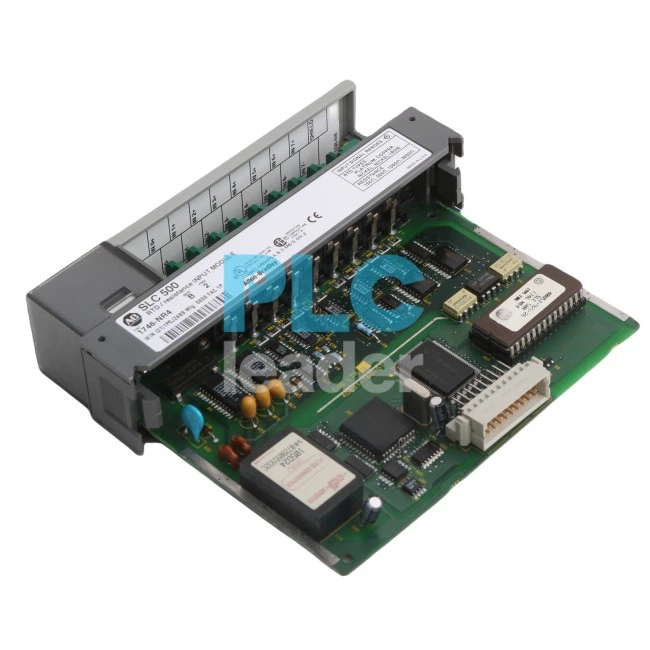

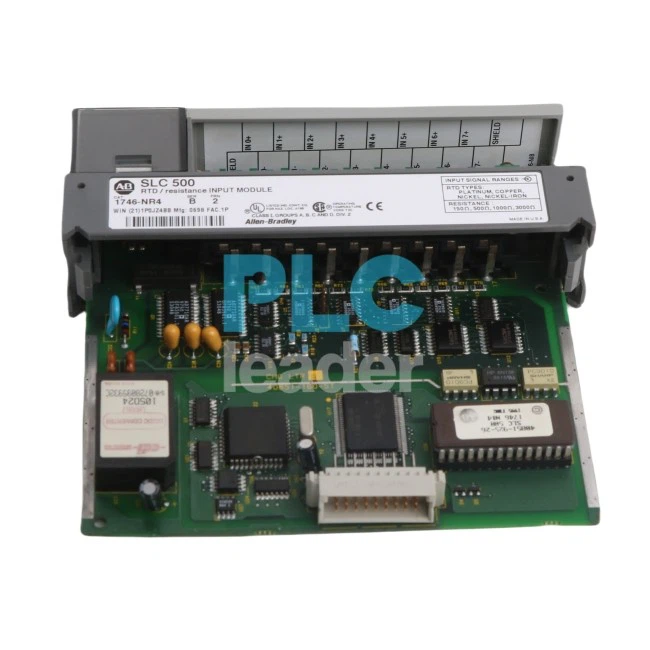

অ্যালেন ব্র্যাডলি 1746- এনআর 4|এসএলসি 4 পয়েন্ট প্রতিরোধের ইনপুট মডিউল



বর্ণনা

দ্যঅ্যালেন-ব্র্যাডলি 1746- এনআর 4মডিউলটি একটি আরটিডি/প্রতিরোধের ইনপুট মডিউল। এটি এসএলসি 500 পণ্য লাইনের অংশ। মডিউলটি প্রতিরোধের ইনপুট এবং আরটিডি ইউনিট থেকে অ্যানালগ ডেটা গ্রহণ করে এবং সঞ্চয় করে। প্রাপ্ত এনালগ ডেটা প্রথমে আই/ও মডিউলটির চিত্র সারণীতে সংরক্ষণ করার আগে ডিজিটাল ডেটাতে রূপান্তরিত হয়। মডুলার এসএলসি প্রসেসরগুলি 1746- এনআর 4 মডিউলটির চিত্র সারণীটি অ্যাক্সেস করতে পারে এবং সঞ্চিত তথ্য পুনরুদ্ধার করতে পারে। চারটি চ্যানেল 1746- এনআর 4 ইনপুট মডিউলে উপলব্ধ। প্রতিটি আরটিডি ইউনিটে একটি ছোট স্রোত সরবরাহ করা হয় যা মডিউলটির ইনপুটগুলির সাথে সংযুক্ত থাকে। অন-বোর্ড স্কেলিং মডিউল দ্বারা প্রয়োগ করা হয় যা আরটিডি ইনপুটগুলিকে তাপমাত্রা প্রতিবেদনে রূপান্তর করে বা ওহমগুলিতে পরিমাপ করা প্রতিরোধের প্রতিবেদন করে। খোলা বা শর্ট সার্কিট ভাঙা সেন্সর সনাক্তকরণ 1746- nr4 মডিউল দ্বারা সমর্থিত। মডিউলটি কোনও ইনপুট সিগন্যাল সীমার বাইরে কিনা তাও সনাক্ত করতে পারে।

দ্যঅ্যালেন-ব্র্যাডলি 1746- এনআর 4এসএলসি 5 0 0 আরটিডি/রেজিস্ট্যান্স ইনপুট মডিউলটিতে চারটি (4) চ্যানেল উপলব্ধ রয়েছে যা ব্যাকপ্লেন-বিচ্ছিন্ন। মডিউলটির এ/ডি রূপান্তর পদ্ধতিটি সিগমা-ডেল্টা মড্যুলেশন। এই মডিউলটি একটি নির্দিষ্ট স্টাইল বা মডুলার হার্ডওয়্যার এসএলসি 500 এর ইনস্টলেশনটির জন্য সামঞ্জস্যপূর্ণ The এলইডি স্থিতি সূচকগুলি 1746- nr4 মডিউলটিতে উপস্থিত রয়েছে, বিশেষত মডিউলটির স্থিতির জন্য 1 সূচক এবং মডিউলটির চ্যানেলগুলির জন্য 4 সূচক, প্রতিটি চ্যানেলের জন্য 1 সূচক সহ 5 সূচক দিয়ে তৈরি 5 সূচক। এই মডিউলটির জন্য সামঞ্জস্যপূর্ণ আরটিডি প্রকারগুলি হ'ল নিকেল আয়রন, নিকেল, তামা এবং প্ল্যাটিনাম। নোট করুন যে এই মডিউলটির কোনও বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজন হয় না এবং ফিল্টার ফ্রিকোয়েন্সি, ইনপুট প্রকার বা উত্তেজনা বর্তমান বা যখন কোনও চ্যানেল সক্ষম করা থাকে তখন এটি স্বয়ংক্রিয়ভাবে একটি স্ব-কেশমকে করে। 1746- nr4 মডিউলটির ব্যাকপ্লেন কারেন্ট কনসপশনগুলি 5 ভোল্ট ডিসি এবং 24 ভোল্টস ডিসি উভয়ই 50 এমএ হয় এবং এর সর্বাধিক ব্যাকপ্লেন পাওয়ার সেবন 1.5 ওয়াট, 5 ভোল্টস ডিসি এবং 24 ভোল্টস ডিসিতে 1.2 ওয়াট 0.3 ওয়াট সহ 1.5 ওয়াট। এই মডিউলটি সর্বাধিক স্থায়ী ওভারলোডগুলি হ্যান্ডেল করতে পারে তা হ'ল ভোল্টের জন্য +/- 5} ভোল্টস ডিসি এবং বর্তমানের জন্য +/- 5 এমএ এবং এর সর্বাধিক সাধারণ-মোড ভোল্টেজটি +/- 1} ভোল্ট। 1746- nr4 এর অপটিক্যাল বিচ্ছিন্নতা হ'ল ইনপুট এবং চ্যাসিস গ্রাউন্ড এবং ইনপুট এবং ব্যাকপ্লেনের মধ্যে উভয়ের মধ্যে 1 মিনিটের জন্য 500 ভোল্ট ডিসি। 1746- এনআর 4 0 থেকে 60 ডিগ্রি সেলসিয়াসের অপারেটিং তাপমাত্রায়ও কাজ করে এবং এটি -40 থেকে 85 ডিগ্রি সেলসিয়াসের একটি অপারেটিং তাপমাত্রায় সংরক্ষণ করা যেতে পারে।

আরটিডি মডিউলটি চ্যাসিসের দ্য ব্যাকপ্লেনের মাধ্যমে এসএলসি প্রসেসরের সাথে যোগাযোগ করে। আরটিডি মডিউলটি কোনও চিত্র টেবিলের মাধ্যমে প্রসেসর থেকে ডেটা অ্যান্ড্রেসিভ ডেটা স্থানান্তর করে। থাইমেজ টেবিলটিতে আটটি ইনপুট শব্দ এবং আটটি আউটপুট শব্দ রয়েছে। মডিউল থেকে প্রসেসরের সংক্রমণিত ডেটা ইনপুটআইমেজ বলা হয় (উদাহরণস্বরূপ, চ্যানেল ডেটা শব্দ এবং চ্যানেল স্থিতি শব্দ) on

চ্যানেল কনফিগারেশন ওয়ার্ডস (আউটপুট চিত্র) নির্দিষ্ট ইনপুট চ্যানেলের জন্য কনটেইউজার-সংজ্ঞায়িত কনফিগারেশন সম্পর্কিত তথ্য each এই তথ্যটি মডিউল দ্বারা প্রতিটি চ্যানেল কনফিগার এবং পরিচালনা করতে ব্যবহৃত হয়। চ্যানেলের স্থিতি শব্দগুলি (ইনপুট চিত্র) চ্যানেলের বর্তমান কনফিগারেশন এবং অপারেশনালস্টেট সম্পর্কে স্ট্যাটাস ইনফরমেশন ধারণ করে। অ্যানালগ ইনপুট চ্যানেলের ইনপুট ডেটা মানগুলি চ্যানেল ডেটা ওয়ার্ড (ইনপুট চিত্র) অন্তর্ভুক্ত রয়েছে, যা কেবল তখনই বৈধ যখন থেকানেল সক্ষম করা হয় এবং কোনও চ্যানেল ত্রুটি নেই (উদাহরণস্বরূপ, ভাঙা সেন্সর বা ওভারলে দেওয়া হয়)) আপনি যখন স্কেলিং সীমা শব্দগুলি (আউটপুট চিত্র) সেট করে যখন তাপমাত্রা প্রতিরোধের ডেটা টাইপ ব্যবহার করে তখন তাপমাত্রা প্রতিরোধের জন্য একটি নির্দিষ্ট প্রয়োজনীয়তা সরবরাহ করে।

কীওয়ার্ড:অ্যালেন ব্র্যাডলি 1746 এনআর 4; 1746 এনআর 4; 1746- এনআর 4 পিডিএফ;
